R语言画出曼哈顿图

发表于昨天 08:18 | 查看: 8| 回复: 1

背景

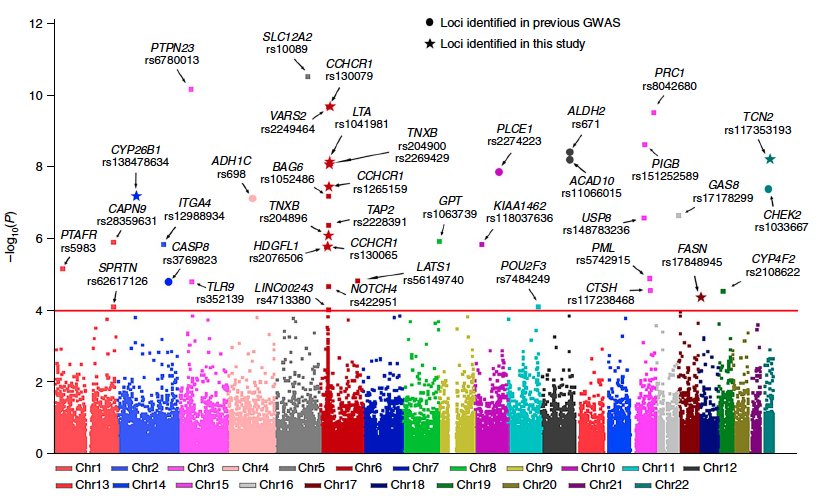

画出paper里的曼哈顿图，文字标签好看些。

出自文章PMID: 29379198

应用场景

展示每条染色体上的SNP分布，通常作为外显子组测序文章里的第一个图。

输入文件

easy_input.csv，包括染色体名字、SNP编号、在染色体上的位置（第几个碱基）、pvalue、类型type、基因名gene。

其中type和gene，非必需，如果能提供基因名，就写在gene列；如果要用不同形状来展示不同类的SNP，会把类型写到type。

library(dplyr)

gwas <- read.csv("easy_input.csv", as.is = T)
head(gwas)
str(gwas)

gwas$chr <- factor(gwas$CHR,levels=c(1:18,"X","Y"))#给染色体排序

如果自己不提供染色体长度，就用SNP位置最大值作为染色体长度，运行下面这段

chrx <- gwas %>%
  group_by(chr) %>%
  summarise(chr_len=max(POS)) %>%

  #计算每条染色体在x轴上的起始位置
  mutate(chrx=cumsum(chr_len)-chr_len) %>%
  select(-chr_len) %>% #删除染色体长度
  data.frame()

Karyotype.txt，如果你自己提供染色体长度文件，就运行下面这段

chrom <- read.table("Karyotype.txt", header = T, as.is = T)
head(chrom)
#计算每条染色体在x轴上的起始位置
chrom$chrx <- c(0,cumsum(as.numeric(chrom$chr_len))[-nrow(chrom)])
chrx <- data.frame(chr = chrom$chr, chrx = chrom$chrx)
chrx$chr <- factor(chrx$chr,levels=c(1:18,"X","Y"))#给染色体排序

计算每个SNP的坐标

#计算每条染色体在x轴上的坐标
gwas <- left_join(gwas, chrx, by=c("chr"="chr")) %>%
  #arrange(chr, POS) %>%
  mutate(SNPx=POS+chrx)

#取-log10(P-value)作为y轴坐标
gwas$SNPy <- -log10(gwas$P_value)

用阈值分类

#设置阈值
logPcutoff <- 4

#是否超过阈值分为两类，后面将用不同大小的点来区分
gwas$pcut <- rep("0", nrow(gwas))
gwas[gwas$SNPy > logPcutoff,]$pcut <- "1"

#只给超过一定阈值的SNP写文字标签
gwas$label <- rep(NA, nrow(gwas))
gwas[gwas$SNPy > logPcutoff,]$label <- paste(gwas[gwas$SNPy > 4,]$gene,gwas[gwas$SNPy > 4,]$SNP,sep = "\n")
#如果没有提供基因名，就用下面这行
#gwas[gwas$SNPy > logPcutoff,]$label <- gwas[gwas$SNPy > 4,]$SNP

tail(gwas)
str(gwas)

开始画图

先画点

#不喜欢默认的配色，自定义足够多的颜色
mycol <- rep(c("#223D6C","#D20A13","#FFD121","#088247","#11AA4D","#58CDD9","#7A142C","#5D90BA","#431A3D","#91612D","#6E568C","#E0367A","#D8D155","#64495D","#7CC767"),2)

#染色体的名字作为x轴标签
axisdf = gwas %>% group_by(chr) %>% summarize(center=( max(SNPx) + min(SNPx) ) / 2 )

library("ggplot2")
p <- ggplot(data = gwas, mapping = aes(x = SNPx, y = SNPy)) +
  geom_point(aes(colour = chr, #每条染色体用不同的颜色
                 shape = type, #不同类型用不同形状
                 size = pcut)) + #阈值上下的点用不同大小
  #如果没有分类信息，或者不需要用不同的形状显示分类，就运行下面这行
  #geom_point(aes(colour = CHR)) +
  scale_size_discrete(range = c(0.5,2)) + #点的大小范围
  #scale_shape_manual(values = c(20,8,15)) + #点的形状

  #添加阈值的红色直线
  geom_hline(yintercept = logPcutoff, color = 'red') +

  xlab("") + ylab(expression(-log[10](P))) +
  scale_x_continuous(label = axisdf$chr, breaks= axisdf$center,
                     expand = expand_scale(mult = c(0,0.02))) + #左边到头，右边留空
  scale_y_continuous(expand = expand_scale(mult = c(0,0.04))) + #下面到头，上面留空

  theme_bw() + #去除背景色
  theme(panel.grid =element_blank()) + #去除网格线
  theme(panel.border = element_blank()) + #去除外层边框
  theme(axis.text = element_text(size = rel(0.8)), #坐标轴标签字号
        axis.line = element_line(colour = "black")) #沿坐标轴显示直线

p1 <- p + scale_color_manual(values = mycol) + #使用自定义的颜色
  guides(colour = FALSE, size = FALSE) + #不显示染色体图例
  theme(legend.background = element_blank(),
        legend.title = element_blank(),
        legend.text = element_text(size = 8), #图例字号
        legend.position = c(1,1),legend.justification = c(1,1)) #形状的图例放在右上角
p1

#图例放到底部
p2 <- p + theme(axis.ticks.x = element_blank(), axis.text.x = element_blank()) +#去除x轴刻度和标签
  guides(color = guide_legend(nrow = 2), #染色体的图例排两行
         size = FALSE) + #不显示点大小的图例
  theme(legend.background = element_blank(),
        legend.title = element_blank(),
        legend.box = "vertical", #两个图例垂直摆放
        legend.margin=margin(t= 0, unit='cm'), #图例不留边
        legend.spacing = unit(0,"in"), #两个图例紧挨着
        legend.position = "bottom") + #图例放在底部
  scale_color_manual(labels = paste0("Chr",unique(gwas$chr)),
                     values = mycol)
p2

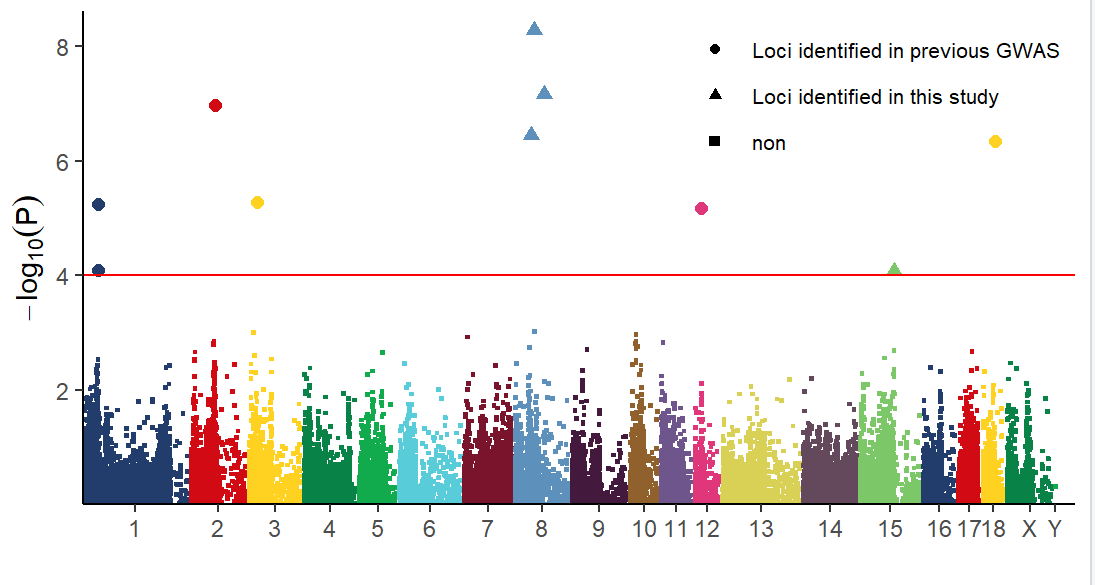

p1:

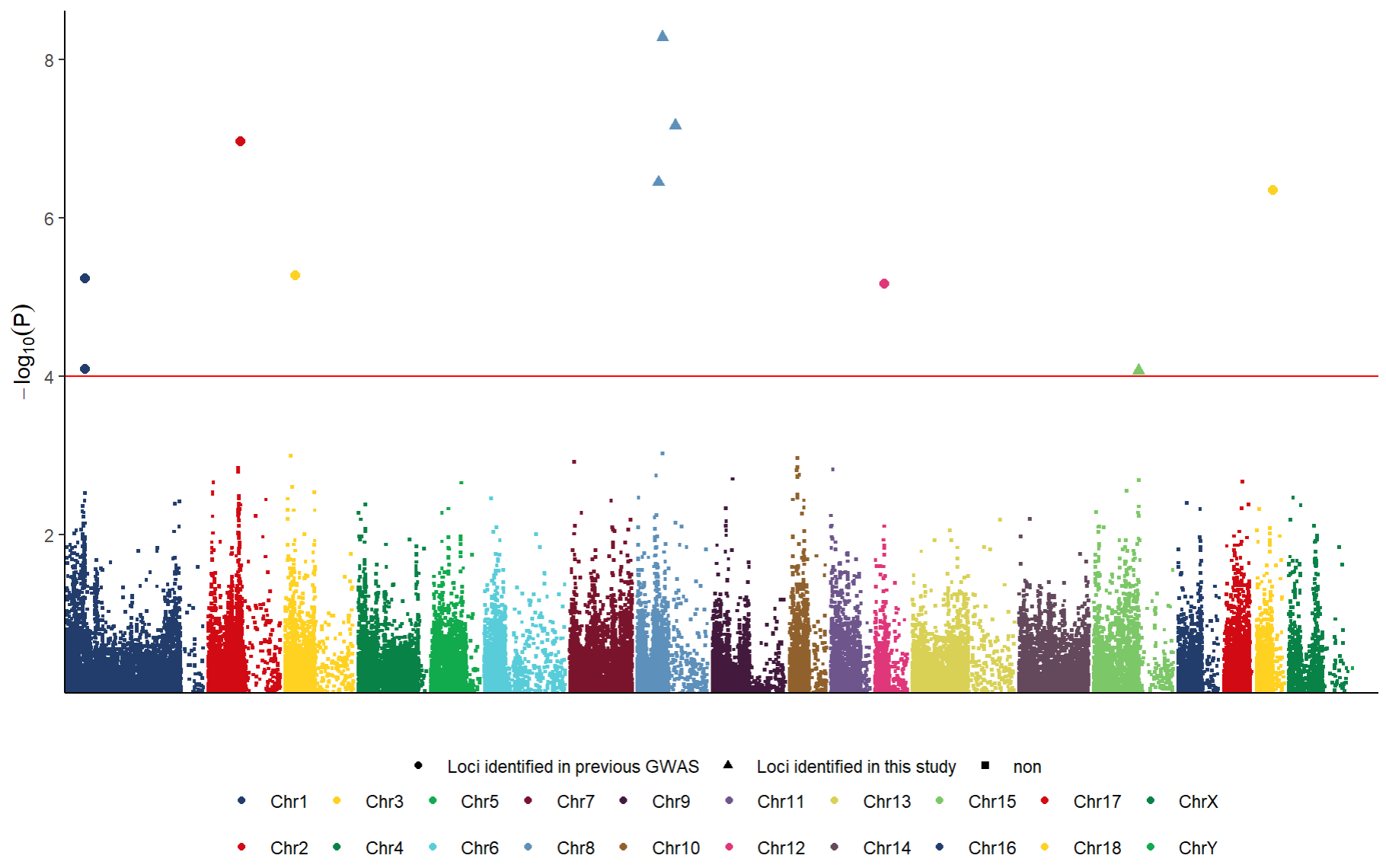

P2:

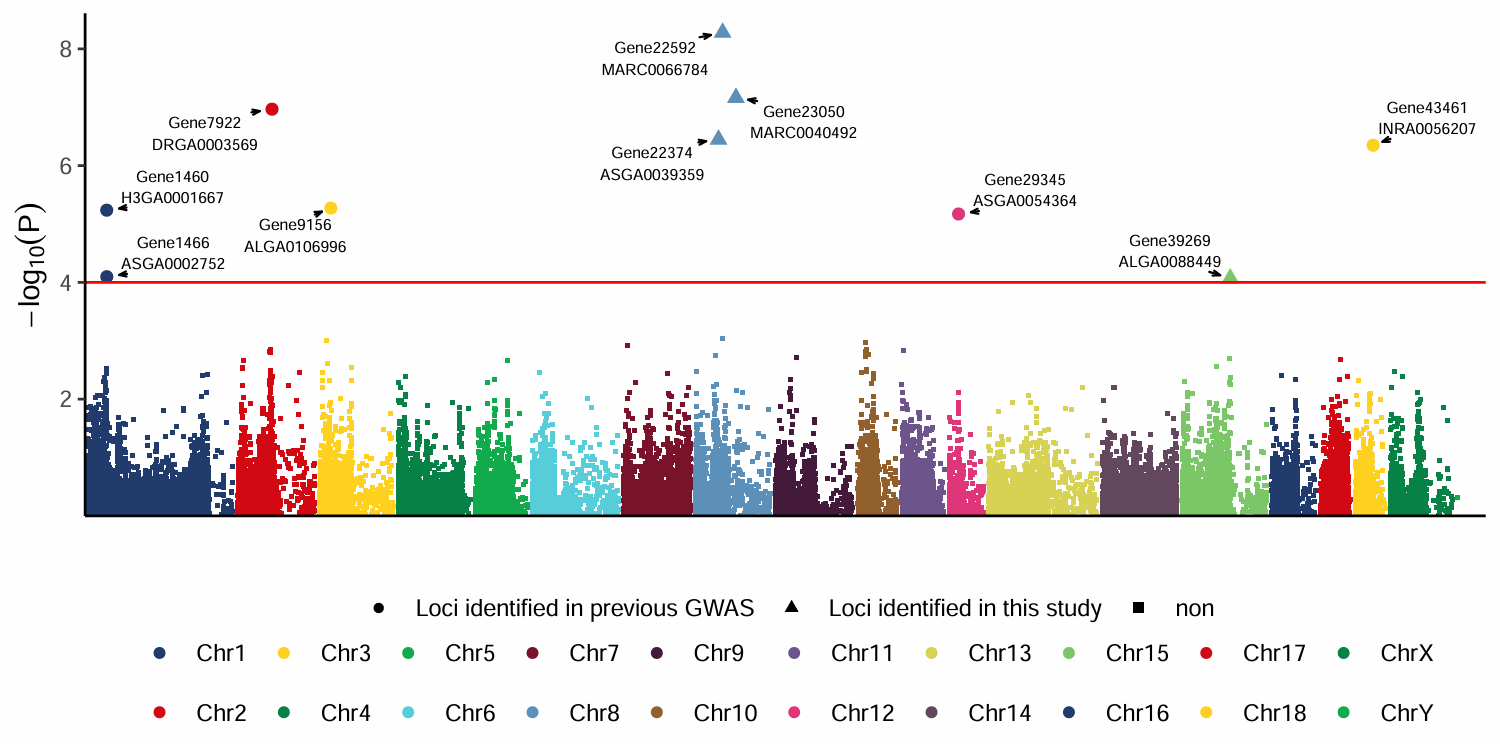

再加箭头和标签

library(ggrepel)
p2 + geom_text_repel(aes(label = label),
                     size = 2, #标签文字的字号
                     point.padding = unit(0.5, "lines"), # label与point之间的连接显示
                     segment.colour = "black", # 连接（直线＋箭头）的颜色
                     segment.size = 0.4, # 连接（直线＋箭头）的粗细
                     arrow = arrow(angle = 20, length = unit(0.04,"inches")), # 箭头设置参考?arrow
                     ylim = c(logPcutoff, max(gwas$SNPy)), # 限制label的绘图区域
                     direction = "both", # 默认在x、y轴方向上调整label的位置
                     min.segment.length = 0, #默认长度小于0.5的箭头就不画了
                     na.rm = TRUE #不提示移除NA
                     )

#保存到pdf文件
ggsave("Manhattan.pdf",width = 7,height = 4)

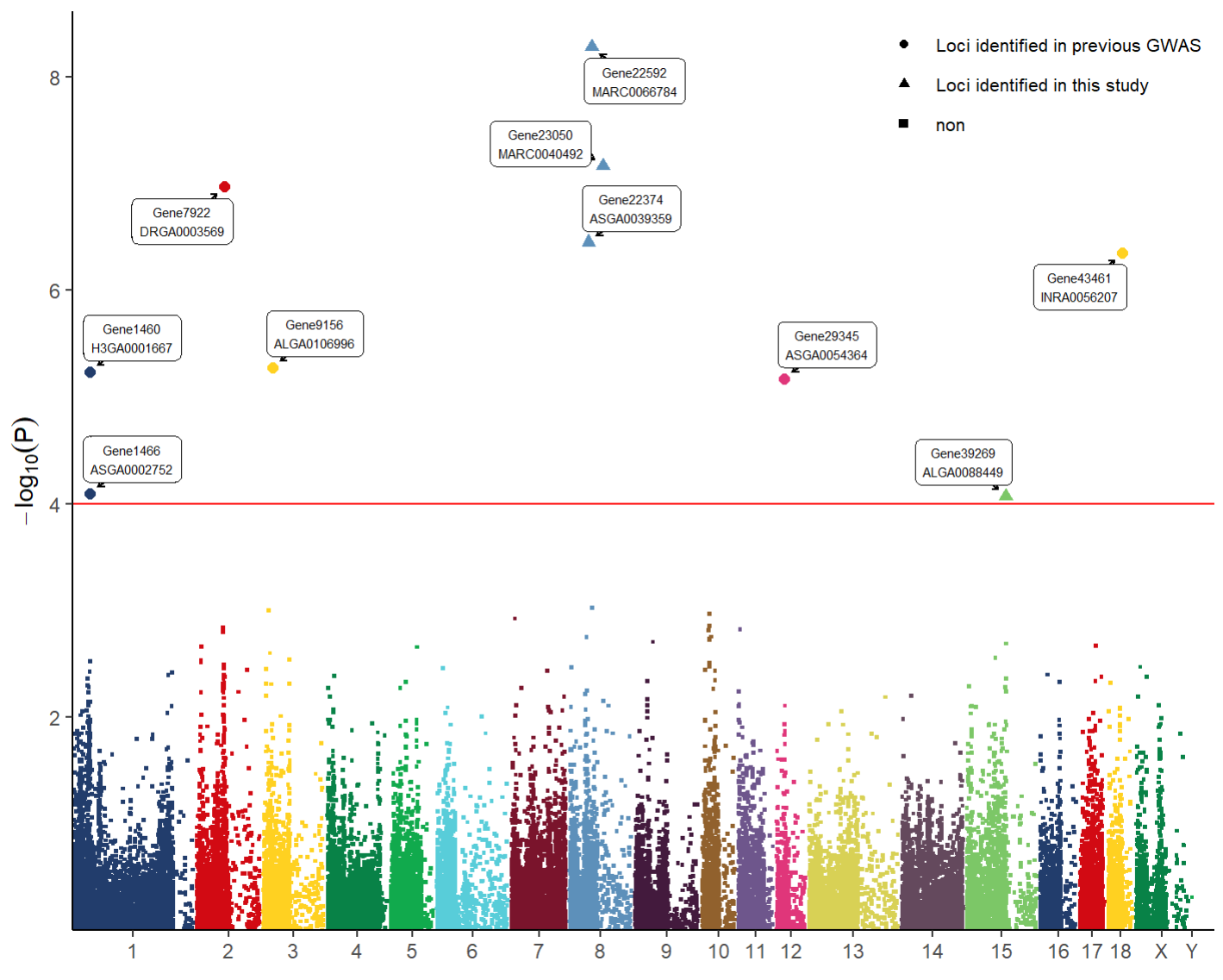

还可以给标签加上边框

p1 + geom_label_repel(aes(label = label),
                    size = 2,
                    point.padding = unit(0.5, "lines"),

                    label.size = 0.1, # label外的边框宽度
                    label.r = unit(0.2, "lines"), # label外的边框直角弧度

                    segment.colour = "black",
                    segment.size = 0.5,
                    arrow = arrow(length = unit(0.1,"cm")),
                    ylim = c(logPcutoff, max(gwas$SNPy)),
                    direction = "both",
                    min.segment.length = 0,
                    na.rm = TRUE
)
